چگونه یک سیستم اتاق تمیز کار می کند؟

سیستم‌های اتاق تمیز برای طیف گسترده‌ای از صنایع، از جمله داروسازی، الکترونیک، بیوتکنولوژی و دستگاه‌های پزشکی، که در آن‌ها حفظ محیطی عاری از آلاینده‌ها ضروری است، ضروری است. این محیط‌های کنترل‌شده به گونه‌ای طراحی شده‌اند که حضور ذرات معلق در هوا، میکروارگانیسم‌ها و سایر آلاینده‌ها را به حداقل برسانند و از عملکرد با دقت بالا و رعایت استانداردهای کیفیت دقیق اطمینان حاصل کنند. درک نحوه عملکرد سیستم اتاق تمیز برای کنترل موثر آلودگی و کارایی عملیاتی ضروری است. در این مقاله، اجزای کلیدی، مکانیسم‌ها و بهترین شیوه‌های سیستم‌های اتاق تمیز را با تمرکز بر نقش آن‌ها در حفظ کنترل محیطی و انطباق با استانداردهای اتاق تمیز ISO، بررسی می‌کنیم.

سیستم اتاق تمیز چیست؟

سیستم اتاق تمیز یک محیط کنترل شده است که برای محدود کردن آلودگی ذرات و میکروبی طراحی شده است. از محصولات حساس در برابر آلودگی خارجی محافظت می کند و/یا از محیط زیست در برابر مواد خطرناک محافظت می کند. اتاق های تمیز بسته به نیازهای خاص برنامه می توانند تحت فشار مثبت، فشار منفی یا ترکیبی از هر دو کار کنند. اتاق‌های تمیز با فشار مثبت به گونه‌ای طراحی شده‌اند که آلاینده‌ها را از خود دور نگه دارند، و آنها را برای تولید نیمه‌رسانا و تولید دارو ایده‌آل می‌سازند. از طرف دیگر اتاق‌های تمیز با فشار منفی حاوی مواد خطرناکی هستند که آنها را برای آزمایشگاه‌هایی که با خطرات زیستی و آلاینده‌های شیمیایی سروکار دارند ضروری می‌سازد.

کنترل جریان هوا و فشار اتاق تمیز

جریان آرام در مقابل جریان آشفته

طراحی جریان هوا یکی از جنبه های حیاتی سیستم های اتاق تمیز است و انتخاب بین جریان هوا آرام و آشفته می تواند به طور قابل توجهی بر کنترل آلودگی و کارایی عملیاتی تأثیر بگذارد. جریان هوای آرام با تلاطم کم و حرکت یک طرفه آن مشخص می شود که برای حفظ یک محیط با کیفیت بالا ضروری است. این نوع جریان هوا تضمین می کند که ذرات به دور از مناطق بحرانی هدایت می شوند و از آلودگی فرآیندها و محصولات حساس جلوگیری می کنند. جریان آرام می تواند عمودی یا افقی باشد، با نرخ جریان هوای توصیه شده از 0.25 تا 0.5 متر بر ثانیه. این نرخ ها به دقت کالیبره شده اند تا بین کنترل آلودگی و بهره وری انرژی تعادل برقرار کنند. اصل حفاظت نقطه ای، که جریان آرام را به مناطق بحرانی محدود می کند، اغلب برای بهینه سازی مصرف انرژی و در عین حال کنترل دقیق آلودگی استفاده می شود. این اصل امکان مدیریت هدفمند جریان هوا، تمرکز منابع را در جایی که بیشتر مورد نیاز است و کاهش مصرف کلی انرژی را فراهم می کند.

اتاق های تمیز با فشار مثبت

اتاق های تمیز فشار مثبت به طور خاص برای جلوگیری از نفوذ ذرات با حفظ فشار هوای بالاتر در داخل اتاق تمیز در مقایسه با محیط اطراف طراحی شده اند. این اختلاف فشار تضمین می کند که هر گونه نشتی یا منفذ منجر به جریان یافتن هوا به سمت بیرون و نه به داخل می شود و به طور موثر آلاینده ها را دور نگه می دارد. این طراحی برای کاربردهایی مانند تولید نیمه هادی، تولید دارو، و سایر صنایع با دقت بالا که در آن حفظ یک محیط استریل ضروری است، حیاتی است. فشار مثبت معمولاً با استفاده از واحدهای فیلتر فن (FFUs) و سیستم های تهویه دیواری حفظ می شود. FFU ها کنترل موضعی جریان هوا را فراهم می کنند و اطمینان می دهند که هوای فیلتر شده به طور مداوم در اتاق تمیز گردش می کند. از طرف دیگر سیستم های تهویه دیواری به توزیع یکنواخت هوا و حفظ اختلاف فشار مورد نظر کمک می کنند. این سیستم ها با هم کار می کنند تا یک محیط کنترل شده را ایجاد کنند که استانداردهای تمیزی دقیق مورد نیاز برای عملیات حساس را رعایت کند.

اتاق های تمیز با فشار منفی

اتاق‌های تمیز با فشار منفی یک هدف متفاوت اما به همان اندازه مهم را دنبال می‌کنند: جلوگیری از خروج آلاینده‌ها به محیط اطراف. این اتاق های تمیز برای جابجایی مواد خطرناک مانند مخاطرات زیستی، آلاینده های شیمیایی و مواد رادیواکتیو ضروری هستند. با حفظ فشار هوای کمتر در داخل اتاق تمیز، هر گونه نشتی یا منافذ منجر به جریان یافتن هوا به سمت داخل می شود تا به سمت خارج و به طور موثر حاوی مواد خطرناک در محیط کنترل شده است. سیستم های اگزوز و مکانیسم های تخلیه هوای ایمن از اجزای حیاتی اتاق های تمیز با فشار منفی هستند. این سیستم ها اطمینان حاصل می کنند که هوای آلوده قبل از رها شدن در محیط به طور ایمن تخلیه و تصفیه می شود و هم از پرسنل و هم منطقه اطراف در برابر آسیب احتمالی محافظت می کند. طراحی و نگهداری صحیح سیستم های اگزوز برای اطمینان از رعایت مقررات زیست محیطی و حفظ سلامت عمومی ضروری است.

سیستم های فشار ترکیبی مثبت/منفی

سیستم‌های هیبریدی که کنترل‌های فشار مثبت و منفی را ترکیب می‌کنند، حفاظت بیشتری را برای محیط‌های داخلی و خارجی ارائه می‌کنند. این سیستم ها به ویژه در کاربردهایی که هم کنترل آلودگی و هم مهار مواد خطرناک حیاتی هستند مفید هستند. با استفاده از راهبردهای حمل و نقل هوا و مناطق حائل، این سیستم های هیبریدی می توانند اختلاف فشار مورد نظر را حفظ کنند و ضمن جلوگیری از آلودگی خارجی، اطمینان حاصل کنند که مواد خطرناک موجود هستند. طراحی این سیستم ها مستلزم در نظر گرفتن دقیق الگوهای جریان هوا، اختلاف فشار و نیازهای خاص کاربرد است. ادغام مناسب مناطق فشار مثبت و منفی می تواند سطح بالایی از کنترل محیطی را فراهم کند و سیستم های هیبریدی را به یک راه حل همه کاره برای طیف گسترده ای از صنایع و کاربردها تبدیل کند.

کنترل آلودگی در اتاق های تمیز

آلودگی ذرات

آلودگی ذرات یک نگرانی قابل توجه در عملیات اتاق تمیز است، زیرا حتی ذرات میکروسکوپی نیز می توانند تأثیر قابل توجهی بر کیفیت و ایمنی محصولات حساس داشته باشند. منابع ذرات شامل پرسنل (مانند پوسته پوست، مو و الیاف لباس)، تجهیزات (مانند ماشین آلات و ابزار) و فرآیندها (مانند آسیاب کردن، مخلوط کردن و بسته بندی) است. نظارت و اندازه گیری ذرات معلق در هوا برای حفظ کنترل آلودگی ضروری است. ذرات به دو دسته زنده (میکرو ارگانیسم های زنده) و غیرقابل زنده (ذرات بی اثر) تقسیم می شوند. ذرات زنده مانند باکتری ها و قارچ ها می توانند یک خطر بیولوژیکی ایجاد کنند، در حالی که ذرات غیرقابل زنده مانند گرد و غبار و زباله ها می توانند در فرآیندهای دقیق اختلال ایجاد کنند. به عنوان مثال، در تولید نیمه هادی، تعداد ذرات باید بسیار پایین نگه داشته شود تا از نقص در ریزتراشه ها جلوگیری شود. در تولید دارو، محدودیت‌های دقیقی برای ذرات زنده برای اطمینان از ایمنی و کارایی محصول ضروری است.

آلودگی سطحی

آلودگی سطحی همچنین می تواند به طور قابل توجهی بر عملیات اتاق تمیز تأثیر بگذارد، زیرا باقی مانده های روی سطوح می توانند دوباره وارد هوا شوند یا با محصولات حساس در تماس باشند. انواع باقیمانده شامل ذرات میکرو سطح و زیر میکرون و همچنین باقیمانده های آلی و معدنی می باشد. این باقیمانده ها می توانند از منابع مختلفی از جمله پرسنل، تجهیزات و مواد تمیز کننده منشاء بگیرند. پروتکل های تمیز کردن موثر برای از بین بردن آلودگی های سطح ضروری است. تکنیک هایی مانند پاک کردن با برف پاک کن ها، سواب ها و موپ ها معمولاً برای تمیز کردن سطوح استفاده می شود. برف پاک کن های یک چهارم تاشو به ویژه موثر هستند زیرا با اطمینان از اینکه قسمت تازه ای از دستمال مرطوب همیشه در تماس با سطح است، خطر آلودگی مجدد را به حداقل می رساند. سواب ها برای تمیز کردن مناطق کوچک یا سخت در دسترس مفید هستند، در حالی که موپ ها برای سطوح بزرگتر ایده آل هستند. تکنیک‌های خنثی‌سازی الکترواستاتیکی، مانند یونیزاسیون، همچنین می‌تواند برای افزایش حذف آلودگی با خنثی‌سازی بار استاتیکی که ذرات را به سطوح جذب می‌کند، استفاده شود. پاک کردن مرطوب با محلول‌های تمیزکننده مناسب می‌تواند اثربخشی تمیز کردن سطوح را با حل کردن و حذف بقایای آلی بهبود بخشد.

تغییرات هوا در ساعت (ACH)

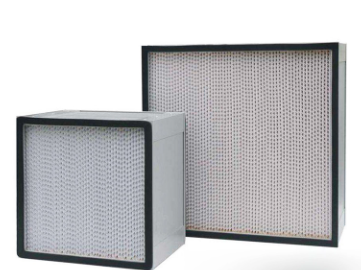

سرعت گردش مجدد هوا و حذف ذرات برای حفظ استانداردهای اتاق تمیز بسیار مهم است. تغییرات هوا در ساعت (ACH) به تعداد دفعاتی که هوای داخل اتاق تمیز در هر ساعت تعویض می شود اشاره دارد. این پارامتر برای حصول اطمینان از حذف موثر ذرات معلق در هوا و حفظ محیط تمیز در سطوح تمیزی مشخص شده بسیار مهم است. محدوده ACH معمولی بسته به کلاس ISO متفاوت است و اتاق‌های تمیز کلاس بالاتر نیاز به تعویض هوای مکرر دارند. طراحی و نگهداری مناسب سیستم HVAC، از جمله استفاده از فیلترهای با راندمان بالا و الگوهای جریان هوا بهینه، برای دستیابی به ACH مورد نیاز و در عین حال به حداقل رساندن مصرف انرژی ضروری است. نظارت مداوم بر میزان جریان هوا و شمارش ذرات تضمین می کند که سیستم به طور موثر کار می کند و هر گونه انحراف به سرعت برطرف می شود.

کاربردهای عملی سیستم های اتاق تمیز

سیستم های اتاق تمیز در طیف گسترده ای از کاربردهای عملی استفاده می شوند، از جمله:

• ساخت دارو و تولید بیولوژیک: اطمینان از اینکه داروها و بیولوژیک ها در یک محیط استریل تولید می شوند تا استانداردهای کیفی دقیق را رعایت کنند.

• ساخت نیمه هادی و میکروالکترونیک: حفظ محیط های فوق العاده تمیز برای جلوگیری از آلودگی ذرات که می تواند بر عملکرد تراشه تأثیر بگذارد.

• تجهیزات پزشکی و بیوتکنولوژی: محافظت از دستگاه های حساس پزشکی و نمونه های بیولوژیکی در برابر آلودگی.

• کاربردهای تخصصی: از جمله کرایوژنیک، اتاق‌های تمیز سیار و آزمایشگاه‌های تحقیقاتی، که در آن شرایط محیطی خاص برای نتایج دقیق و قابل اعتماد مورد نیاز است.

سوالات متداول در مورد سیستم های اتاق تمیز

فشار مثبت چگونه حفظ می شود؟

فشار مثبت با اطمینان از اینکه فشار هوای داخل اتاق تمیز بیشتر از محیط اطراف است حفظ می شود. این معمولاً با استفاده از واحدهای فیلتر فن (FFUs) و سیستم‌های تهویه دیواری به دست می‌آید که به طور مداوم هوای فیلتر شده را به اتاق تمیز می‌رسانند.

سطوح اتاق تمیز را هر چند وقت یک بار باید پاک کرد؟

فرکانس پاک کردن سطوح اتاق تمیز به طبقه بندی خاص ISO و اهمیت عملیات انجام شده بستگی دارد. به طور کلی، سطوح باید حداقل یک بار در هر شیفت کاری پاک شوند و در اتاق‌های تمیز کلاس بالاتر یا در حین عملیات حیاتی به تمیز کردن مکرر بیشتری نیاز است.

چه چیزی سرعت جریان هوا را در مناطق جریان آرام تعیین می کند؟

سرعت جریان هوا در مناطق جریان آرام با الزامات خاص برنامه و کلاس ISO اتاق تمیز تعیین می شود. نرخ جریان هوای توصیه شده بین 0.25 تا 0.5 متر بر ثانیه است، با سرعت های بالاتر در کاربردهای حیاتی تر.

چگونه سیستم های HVAC و مانیتورینگ برای کنترل محیطی یکپارچه می شوند؟

سیستم‌های تهویه مطبوع و نظارت از طریق حلقه‌های بازخورد یکپارچه شده‌اند که امکان تنظیمات بلادرنگ تنظیمات HVAC را بر اساس داده‌های حسگرها و دستگاه‌های نظارتی فراهم می‌کند. این امر کنترل محیطی بهینه و بهره وری انرژی را تضمین می کند.

آیا اتاق تمیز را می توان برای کلاس های ISO سخت گیرانه تر یا ارتقاء داد؟

بله، اتاق‌های تمیز را می‌توان برای مطابقت با کلاس‌های ISO سخت‌گیرانه‌تر یا ارتقاء داد. این ممکن است شامل ارتقاء سیستم های فیلتراسیون، بهبود طراحی جریان هوا و افزایش قابلیت های نظارت باشد. مشاوره با ارائه دهندگان راه حل اتاق تمیز با تجربه برای اطمینان از طراحی و عملکرد بهینه توصیه می شود.

نتیجه گیری

در نتیجه، یک سیستم اتاق تمیز با کنترل ذرات، فشار هوا، دما و رطوبت برای حفظ یک محیط بدون آلودگی کار می کند. نظارت موثر، نگهداری و پروتکل های تمیز کردن مناسب برای اطمینان از عملکرد بهینه و مطابقت با استانداردهای نظارتی ضروری است. برای کسب‌وکارهایی که به دنبال پیاده‌سازی یا ارتقای سیستم‌های اتاق تمیز خود هستند، مشاوره با ارائه‌دهندگان راه حل اتاق تمیز با تجربه مانند Shanghai Marya به شدت توصیه می‌شود. Shanghai Marya راه‌حل‌های جامعی را ارائه می‌دهد که مشاوره، طراحی، ساخت و نصب اتاق‌های تمیز را پوشش می‌دهد و تضمین می‌کند که عملیات شما با بالاترین استانداردهای تمیزی و کارایی مطابقت دارد.
