چگونه یک ذره کوچک گرد و غبار می تواند یک واکسن نجات بخش را از بین ببرد؟ یک محیط تمیز، ذرات ریز موجود در هوا را کنترل می کند تا از چنین بلایایی جلوگیری کند. این فضای ویژه هوا را فیلتر می کند، جریان هوا را کنترل می کند و از قوانین سختگیرانه پیروی می کند. جدول زیر تفاوت فاحش در سطوح ذرات را نشان می دهد.
محیط زیست | تعداد ذرات (≥0.5 میکرومتر) |
|---|---|
هوای معمولی داخلی (غیر تمیز) | 500000 – 1000000 در هر فوت مکعب |
اتاق تمیز ISO 5 | ≤ 3520 در هر متر مکعب |
این اتاق تمیز میلیون ها بار آلودگی را کاهش می دهد. هر قسمت، از فیلترهای HEPA گرفته تا مراحل روپوش، با هم کار می کند. دانستن نحوه عملکرد این سیستم ها نشان می دهد که چرا اهمیت دارند. این فضا از محصولات، بیماران و تحقیقات محافظت می کند. خوانندگان خواهند دید که این اتاق های کنترل شده چگونه کار می کنند و چرا صنایع به آنها متکی هستند.
فهرست مطالب
یک محیط اتاق تمیز ذرات ریز موجود در هوا را مدیریت می کند تا محصولات و افراد را ایمن نگه دارد.
ISO 14644-1 استانداردهای جهانی را برای تمیزی اتاق تمیز با شمارش ذرات تعیین می کند.
فیلترهای HEPA و ULPA تقریباً تمام ذرات را حذف می کنند، با HEPA 99.97٪ در اندازه 0.3 میکرون.
جریان هوای یک طرفه ذرات را از مناطق مهم بیرون می راند، در حالی که رقیق شدن متلاطم هوا را برای کاهش آلودگی مخلوط می کند.
مردم باعث 70 درصد آلودگی اتاق تمیز می شوند، بنابراین لباس پوشیدن مناسب و حرکات آهسته ضروری است.
اتاقهای تمیز در ضروری هستند . داروسازی ، الکترونیک و بیمارستانها برای ایمن نگه داشتن و باکیفیت نگه داشتن وسایل
اتاقهای تمیز مدولار انعطافپذیرتر هستند و میتوانند سریعتر از نمونههای سنتی راهاندازی شوند.
بررسی ها و نگهداری منظم اتاق های تمیز را مطابق با استانداردهای مورد نیاز نگه می دارد.
محیط تمیز اتاق مخصوصی است که به گونه ای ساخته شده است که میزان ذرات ریز موجود در هوا را بسیار کم نگه دارد. استاندارد بین المللی ISO 14644-1 قوانین دقیقی را برای این محدودیت ها تعیین می کند. این استاندارد اتاق های تمیز را بر اساس تعداد ذرات با اندازه های خاص در یک متر مکعب هوا مرتب می کند. سیستم مرتب سازی به صنایع در سراسر جهان روشی مشترک برای صحبت در مورد پاکیزگی می دهد. مهندسان این اتاقها را میسازند تا به تعداد دقیق ذرات برسند و در عین حال دما، رطوبت و فشار را نیز کنترل کنند. این عوامل اضافی اهمیت دارند زیرا کیفیت محصول و پایداری فرآیند را تغییر می دهند.
استاندارد ISO 14644-1 پایه اصلی مرتب سازی اتاق تمیز است. بالاترین تعداد مجاز ذرات را برای هر کلاس بیان می کند. جدول زیر این محدودیت ها را برای اندازه های مختلف ذرات نشان می دهد.
کلاس ISO | ≥0.1 میکرومتر | ≥0.2 میکرومتر | ≥0.3 میکرومتر | ≥0.5 میکرومتر | ≥1.0 میکرومتر | ≥5.0 میکرومتر |
|---|---|---|---|---|---|---|
ISO 1 | 10 | — | — | — | — | — |
ISO 2 | 100 | 24 | 10 | — | — | — |
ISO 3 | 1000 | 237 | 102 | 35 | 8 | — |
ISO 4 | 10000 | 2,370 | 1020 | 352 | 83 | — |
ISO 5 | 100000 | 23700 | 10200 | 3,520 | 832 | 29 |
ISO 6 | — | — | — | 35200 | 8,320 | 293 |
ISO 7 | — | — | — | 352000 | 83200 | 2,930 |
ISO 8 | — | — | — | 3,520,000 | 832000 | 29300 |
ISO 9 | — | — | — | 35,200,000 | 8,320,000 | 293000 |
توجه: مقادیر بالاترین تعداد ذرات مجاز را به صورت ذرات در هر متر مکعب هوا نشان می دهد.
هر کلاس ISO وظایف مختلفی دارد. اتاق تمیز ISO 5 تنها 3520 ذره را با 0.5 میکرومتر بر متر مکعب اجازه می دهد. این سطح برای پر کردن آسپتیک که در آن استریل نگه داشتن چیزها حیاتی است، کار می کند. اتاق تمیز ISO 7 اجازه می دهد تا 352000 ذره در اندازه یکسان وجود داشته باشد. بسیاری از شرکت های دارویی از اتاق های ISO 7 برای مناطق اطراف جدا کننده ها استفاده می کنند. با بالا رفتن نظافت، شماره کلاس کاهش می یابد. اعداد کمتر به معنای قوانین سختتر و مهندسی سختتر است.
اندازه ذرات به اندازه شمارش اهمیت دارد. ذرات کوچکتر خطرات متفاوتی نسبت به ذرات بزرگتر به همراه دارند. جدول ISO ذرات را از 0.1 میکرومتر تا 5.0 میکرومتر ردیابی می کند. پهنای موی انسان چند برابر بیشتر از ذرات کنترل شده در اتاق های تمیز است. ذرات کنترل شده در اتاق های تمیز بسیار کوچکتر هستند. برای مقایسه، باکتری ها معمولاً بزرگتر از ذرات ردیابی شده هستند. ویروس ها می توانند حتی کوچکتر باشند. استاندارد نیاز به شمارش ذرات در سطوح مختلف دارد. این روش دید کاملی از کیفیت هوا می دهد. شرایط اتاق تمیز نیاز به بررسی در این محدودهها دارد تا مطابقت داشته باشد.
صنایع به اتاق های تمیز نیاز دارند زیرا آلودگی محصولات را خراب می کند. یک ذره می تواند کل دسته را از بین ببرد. نتایج از مواد هدر رفته تا آسیب رساندن به بیماران متغیر است. کیفیت اتاق تمیز به طور مستقیم بر ایمنی محصول و سلامت عمومی تأثیر می گذارد.
خروجی تولید به شرایط تمیز بستگی دارد. در ساخت نیمه هادی، یک ذره گرد و غبار می تواند یک ریزتراشه را اتصال کوتاه کند. یک ویفر کثیف ممکن است هزاران دلار قیمت داشته باشد. تولید دارو با مشکلات مشابهی مواجه است. یک دسته کثیف قابل تعمیر نیست. شرکت ها باید کل اجرا را دور بریزند. این ضایعات باعث کاهش سود و کاهش عرضه می شود. قوانین اتاق تمیز برای جلوگیری از این ضررها وجود دارد. کنترل مناسب محیط باعث می شود محصولات مطابق با استانداردها باشند. تیم های کنترل کیفیت اغلب تعداد ذرات را بررسی می کنند. آنها تأیید می کنند که اتاق تمیز همانطور که طراحی شده است کار می کند. بازده بهتر از کنترل مداوم آلودگی حاصل می شود.
ایمنی بیمار طراحی اتاق تمیز را در مراقبت های بهداشتی به پیش می برد. داروهای تزریقی باید عاری از ذرات و میکروب باشند. محصولات استریل به محیطی نیاز دارند که آلودگی را مسدود کند. سازندگان دارو از مقررات سختگیرانه پیروی می کنند. آنها شرایط اتاق تمیز را در تمام مراحل تولید حفظ می کنند. دما و رطوبت نیز نیاز به کنترل دقیق دارند. راهنمای خط پایه ISPE و ASHRAE رطوبت نسبی 30-60٪ را به عنوان یک محدوده کاری کلی برای تولید دارو پیشنهاد می کنند. برخی از تاسیسات با موفقیت محدوده وسیع تری از 20 تا 70% RH را واجد شرایط می کنند، مشروط بر اینکه بتوانند از طریق داده های صلاحیت و نظارت مداوم نشان دهند که محدوده وسیع تر به کیفیت محصول، کنترل میکروب یا یکپارچگی فرآیند آسیب نمی رساند.
کنترل دما از منطق مشابهی پیروی می کند. دمای اکثر مناطق دارویی بین 15 تا 25 درجه سانتیگراد است . تسهیلات اغلب یک نوار محکم تر را در اطراف یک نقطه تنظیم نگه می دارند. برای مثال، مناطق عمومی ممکن است 22 درجه سانتیگراد را هدف قرار دهند در حالی که اتاقهای ISO 7 نزدیک به 17 تا 18 درجه سانتیگراد هستند. این شرایط هم از محصولات و هم از کارگران محافظت می کند. اپراتورهایی که لباس های کامل می پوشند به دمای راحت نیاز دارند. محصولات با نیازهای ذخیره سازی خاص نیاز به شرایط ثابت دارند. محیط تمیز همه این نیازها را متعادل می کند. خلوص محصول نهایی به این کنترل دقیق بستگی دارد. بدون اتاق های تمیز، پزشکی و الکترونیک مدرن وجود نخواهد داشت. محیط از ایده های جدید محافظت می کند و زندگی را نجات می دهد.
اتاق های تمیز برای کنترل ذرات معلق در هوا به جریان هوا بستگی دارد. حرکت هوا آلودگی ها را از بین می برد و از ته نشین شدن آنها روی محصولات جلوگیری می کند. دو استراتژی اصلی جریان هوا وجود دارد: رقیقسازی آشفته و جریان جابجایی. هر روش برای سطوح مختلف تمیزی مناسب است. مهندسان استراتژی مناسب را بر اساس کلاس ISO و کارهای انجام شده در داخل اتاق انتخاب می کنند. دیفرانسیل فشار نیز نقش اصلی را ایفا می کند. آنها از جریان هوای کثیف به مناطق تمیزتر جلوگیری می کنند. جریان هوا و فشار با هم شرایط کنترل شده ای را ایجاد می کنند که صنایع به آن نیاز دارند.
رقیقسازی آشفته از جتهای هوا برای مخلوط کردن هوای تمیز با هوای اتاق استفاده میکند. این سیستم ذرات را تا حد قابل قبولی رقیق می کند. این روش برای اتاق های تمیز طبقه پایین تر مانند ISO 7 و ISO 8 به خوبی کار می کند. هوای فیلتر شده HEPA از طریق پخش کننده های سقفی وارد می شود. هوا با هوای موجود اتاق مخلوط می شود. ذرات در سراسر فضا پخش می شوند. رقت باعث کاهش غلظت آنها در طول زمان می شود. این رویکرد به فیلترهای کمتر و هزینه کمتر نیاز دارد. بسیاری از تاسیسات از رقیق سازی آشفته برای مناطق کمتر بحرانی استفاده می کنند.
یک اتاق تمیز ISO 7 معمولاً به 60 تا 90 تغییر هوا در ساعت نیاز دارد. این نرخ گردش بالا تعداد ذرات را در محدوده نگه می دارد. الگوی جریان هوا غیر یک جهته است. هوا در یک الگوی مخلوط از سقف به زمین حرکت می کند. پوشش سقف با فیلترهای هپا معمولاً به 15 تا 20 درصد می رسد. اتاق به جای پاک کردن ذرات به رقیق شدن دائمی متکی است.
کلاس اتاق تمیز | تغییرات هوا در ساعت (ACH) |
|---|---|
ISO 7 | 60-90 |
جدول محدوده ACH را برای اتاق های تمیز ISO 7 نشان می دهد . مقادیر بالاتر ACH باعث افزایش تمیزی می شود. یک اتاق تمیز ISO 6 به 150-240 ACH نیاز دارد. رابطه بین ACH و تعداد ذرات مستقیم است. تغییرات بیشتر هوا به معنای رقیق شدن سریعتر است.
یک اتاق تمیز ISO-7/class 10k به 60 تعویض هوا در ساعت نیاز دارد.
این نقل قول بلوک حداقل آستانه را برجسته می کند. اتاق باید این نرخ را حفظ کند تا طبقه بندی خود را حفظ کند. تست های گواهی تایید می کنند که سیستم جریان هوای صحیحی را ارائه می دهد.
جریان جابجایی یک حرکت پیستونی مانند هوا ایجاد می کند. هوای تمیز از طریق سقف کامل فیلترهای HEPA یا ULPA وارد می شود. هوا در یک جهت حرکت می کند، معمولاً از سقف به کف. این ذرات را از طریق توری های کف به سمت پایین و خارج می راند. این روش بالاترین سطح کنترل آلودگی را فراهم می کند. جریان یک طرفه برای ISO 4 و محیط های تمیزتر ضروری است. مناطق بحرانی مانند مناطق پر کردن نیازمند این استراتژی هستند. اپراتورهایی که در نزدیکی ظروف باز کار می کنند به حداکثر محافظت نیاز دارند. جریان جابجایی تضمین می کند که ذرات در نزدیکی محصولات حساس قرار نگیرند.
سرعت هوا در مناطق جریان یک طرفه ثابت می ماند. حرکت یکنواخت از جریان برگشتی و آشفتگی جلوگیری می کند. محصولات مستقیماً در مسیر هوای پاک قرار می گیرند. هر ذره ای که توسط پرسنل یا تجهیزات تولید می شود بلافاصله دور می شود. این استراتژی جریان هوا مستلزم مهندسی بیشتر و هزینه های بالاتر است. مزایای فرآیندهای حیاتی سرمایه گذاری را توجیه می کند. تامین هوای پاک برای این مناطق از سقف کامل فیلترها تامین می شود.
ACH اندازه گیری می کند که چند برابر حجم هوای یک اتاق در هر ساعت تعویض می شود. مقادیر بالاتر ACH با شرایط تمیزتر ارتباط دارد. یک اتاق تمیز ISO 7 که با 60 ACH کار می کند، هر دقیقه هوا را جایگزین می کند. یک اتاق تمیز ISO 5 به ACH بسیار بالاتر از ISO 7 نیاز دارد که اغلب به صدها نفر می رسد. تعداد دقیق به طراحی اتاق و نرخ تولید ذرات بستگی دارد.
شرایط اتاق تمیز به حفظ ACH صحیح بستگی دارد. مهندسان ACH مورد نیاز را بر اساس کلاس ISO و اندازه اتاق محاسبه می کنند. سیستم تهویه مطبوع باید هوای پاک مورد نیاز را به طور مداوم تامین کند. سیستم های مانیتورینگ نرخ جریان هوا را ردیابی می کنند و اپراتورها را نسبت به هر گونه تغییر آگاه می کنند. اگر ACH کمتر از حداقل باشد، ممکن است تعداد ذرات افزایش یابد. آزمایشهای گواهینامه منظم تأیید میکند که سیستم الزامات را برآورده میکند.
ACH معمولی برای ISO 7 در 60-90 تغییر در ساعت مینشیند. این محدوده تضمین می کند که غلظت ذرات در محدوده باقی می ماند. این اتاق از طریق هوای فیلتر شده با HEPA که در سطح سقف وارد می شود به دست می آورد. هوای برگشتی از طریق دریچه های دیوار پایین خارج می شود. رقیق سازی ذرات را برای اکثر در سطوح ایمن نگه می دارد عملیات دارویی . تا زمانی که جریان هوا ثابت بماند شرایط پایدار می ماند.
تغییرات معمولی هوا: 60-150 تغییر هوا در ساعت هوای فیلتر شده با HEPA
الگوی جریان هوا: غیر یک طرفه یا مخلوط، معمولاً عمودی از سقف تا کف
پوشش سقف فیلتر: 15-20٪
فهرست، پارامترهای کلیدی اتاقهای تمیز طبقه پایین را خلاصه میکند . این اعداد یک مرجع برای طراحی و اعتبار ارائه می کنند.
اختلاف فشار از آلودگی متقاطع بین مناطق مجاور جلوگیری می کند. یک اتاق تمیز با طبقه بندی بالاتر، فشار مثبت را نسبت به مناطق با طبقه بندی پایین تر حفظ می کند. این فشار مثبت هوا را به بیرون هل می دهد. ذرات مناطق کمتر تمیز نمی توانند وارد شوند. دیفرانسیل فشار توصیه شده 10-15 پاسکال (0.04-0.06 اینچ ستون آب) است. این آبشار فشار جریان هوا از مناطق تمیز به مناطق کثیف را تضمین می کند.
فشار منفی برعکس عمل می کند. هوا را به داخل اتاق می کشد. تاسیسات از فشار منفی برای عملیات خطرناک استفاده می کنند. مناطقی که با ترکیبات قوی یا مواد عفونی کار می کنند نیاز به مهار دارند. فشار کمتر داخل مانع از خروج آلاینده ها می شود. یک پیش اتاق اغلب به عنوان یک قفل هوا بین مناطق با فشار متفاوت عمل می کند.
آبشار فشار برای حفظ شرایط اتاق تمیز حیاتی است. درها باید به سمت سمت فشار بالاتر باز شوند. این طراحی به حفظ مهر و موم در هنگام بسته شدن درها کمک می کند. سیستم های مانیتورینگ به طور مداوم اختلاف فشار را دنبال می کنند. اگر دیفرانسیل از نقطه تنظیم شده پایین بیاید آلارم به صدا در می آید. اپراتورها برای بازگرداندن تعادل به سرعت پاسخ می دهند.
ترکیبی از جریان هوا و کنترل فشار از یکپارچگی محصول محافظت می کند. هوای پاک با سرعت و جهت مناسب وارد می شود. گرادیان فشار هوا را از مناطق تمیز به مناطق کمتر تمیز هدایت می کند. این سیستم خطرات آلودگی را به حداقل می رساند. صنایعی که نیاز به محیطی بکر دارند بر این اصول تکیه دارند. طراحی جریان هوا و مدیریت فشار، ستون فقرات عملیات اتاق تمیز را تشکیل می دهد.
یک اتاق تمیز از چندین سیستم استفاده می کند که با هم کار می کنند. هر قسمت به تمیز نگه داشتن فضا کمک می کند. مهندسان این قطعات را به صورت یک سیستم کامل طراحی می کنند. سیستم فیلتراسیون هوا را هنگام ورود تمیز می کند. دیوارها و کف ها ذرات ایجاد نمی کنند. سیستم های پشتیبانی دما و رطوبت را ثابت نگه می دارند. این قطعات با هم منطقه حفاظت شده مورد نیاز صنایع را ایجاد می کنند.
فیلتراسیون اولین راه برای جلوگیری از ذرات موجود در هوا است. سیستم تهویه هوا، هوای فیلتر شده را با سرعت های تعیین شده در اتاق تمیز حرکت می دهد. این سیستم ها هزینه زیادی دارند. تهویه مطبوع و فیلتراسیون اغلب 35 تا 55 درصد از کل هزینه های ساختمان اتاق تمیز برای ISO 7 و فضاهای تمیزتر را تشکیل می دهند. برای اتاق های تمیز ISO 7، این سهم اغلب به 40 تا 50 درصد هزینه پروژه می رسد. این هزینه نشان می دهد که کیفیت هوا چقدر برای کنترل آلودگی مهم است.
فیلترهای هپا بیشتر کار را در اتاق های تمیز انجام می دهند. طبق تعریف، این فیلترها حداقل 99.97 درصد ذرات را در 0.3 میکرون می گیرند . این عملکرد برابر با رتبه MERV 17 یا بالاتر است . مقیاس معمولی MERV برای خانه ها روی 16 متوقف می شود. فیلترهای HEPA بالاتر از این محدوده کار می کنند.
EPA می گوید که فیلترهای HEPA در مقیاس معمولی MERV (که تا 16 می رود) رتبه بندی نمی شوند. در عوض، آنها با کاری که انجام می دهند تعریف می شوند: حداقل 99.97 درصد از ذرات را در 0.3 میکرون می گیرند. این عملکرد برابر با رتبه MERV 17 یا بالاتر است.
فیلترهای ULPA حتی بهتر عمل می کنند و ذرات کوچکتر را با کارایی بسیار بالا می گیرند. مکان هایی که محصولات بسیار حساس را اداره می کنند اغلب از فیلترهای ULPA در مناطق کلیدی استفاده می کنند. انتخاب بین HEPA و ULPA به کلاس ISO و نیازهای فرآیند خاص بستگی دارد.
واحدهای فن-فیلتر یک فن و فیلتر را در یک جعبه ترکیب می کنند. این واحدها مستقیماً در شبکه سقف نصب می شوند. هر FFU هوای اتاق را از فیلتر خود می کشد و هوای تمیز را به سمت پایین می دمد. این طراحی امکان تغییرات آسان را فراهم می کند. در صورت تغییر نیاز، کارگران می توانند FFU را اضافه یا حذف کنند.
واحدهای هواساز به ساختمان های بزرگتر خدمات رسانی می کنند. این سیستمهای مرکزی هوا را قبل از ارسال آن از طریق کانالها تنظیم و فیلتر میکنند. AHU ها دما، رطوبت و فشار را در بسیاری از اتاق ها کنترل می کنند. آنها شامل پیش فیلترها، کویل های خنک کننده، قطعات گرمایشی و فن ها هستند. قطعات پشتیبان در طراحی AHU همه چیز را در حال اجرا نگه می دارد. اگر یکی از فن ها خراب شود، یک فن یدکی جریان هوا را حفظ می کند. این پشتیبان از اتاق تمیز در برابر خاموش شدن ناگهانی محافظت می کند.
ساختار فیزیکی اتاق تمیز به اندازه تجهیزات انتقال هوا اهمیت دارد. دیوارها، سقف ها و کف ها نباید ذرات ریزش کنند. سیستم های پشتیبانی شرایط کار را ایمن و ثابت نگه می دارند. این قطعات برای محافظت از فضای کنترل شده با هم کار می کنند.
انتخاب مواد از قوانین سختگیرانه پیروی می کند. سطوح باید در برابر زنگ زدگی مقاوم باشند و با مواد ضدعفونی کننده تمیزکاری زیادی انجام دهند . فولاد ضد زنگ با روکش لبنی 2B، شماره 4 یا سطح برقی شده کمترین خطر آلودگی را دارد. سطوح برقی شده صاف ترین سطح ممکن را ارائه می دهند.
دارایی مواد | الزامات کلیدی |
|---|---|
پایان سطح | 2B، پوشش لبنی شماره 4، یا برای فولاد ضد زنگ الکتروپولیش شده است |
ریختن ذرات | ریزش بسیار کم هنگام مالش یا فرسودگی (ASTM F51) |
زبری سطح | اعداد متوسط زبری کم (Ra) بهترین هستند |
کنترل الکترواستاتیک | سطوح استاتیک اتلافی یا رسانا (ANSI/ESD S20.20) |
ساخت و ساز | بدون درز، با گوشه های گرد |
ریزش ذرات کم برای کاهش آلودگی در هوا
مقاومت شیمیایی در برابر مواد ضدعفونی کننده و مواد ضدعفونی کننده
مقاومت در برابر رطوبت برای جلوگیری از رشد میکروب ها و فرسودگی سطوح
روکش های صاف و بدون متخلخل که امکان تمیز کردن آسان را فراهم می کند
ساختار قوی برای حفظ عملکرد خوب در استفاده معمولی
ساخت و ساز بدون درز برای از بین بردن ترک هایی که در آن ذرات یا میکروب ها ایجاد می شوند
پانل های اتاق تمیز مدولار مزایای عملی را ارائه می دهند. سازندگان این پانل ها را زودتر از موعد با پرداخت های مناسب سطح می سازند. نصب به سرعت در محل انجام می شود. پانل ها دیوارهای صاف و بدون درز ایجاد می کنند که تجمع ذرات را متوقف می کند.
نور خوب به کارگران کمک می کند خوب ببینند و کثیفی را پایین نگه می دارد. چراغ ها باید مهر و موم شوند تا از ورود ذرات جلوگیری شود. چراغ های فرورفته با لنزهای صاف مکان های کمتری برای جمع آوری گرد و غبار دارند. سطوح نور در سطوح مناسب برای وظایف انجام شده تنظیم می شود.
کنترل دما و رطوبت از محصولات و افراد محافظت می کند. دمای اکثر مناطق دارویی بین 15 تا 25 درجه سانتیگراد است. رطوبت به طور کلی بین 30-60٪ باقی می ماند. این محدوده ها قطرات آب، الکتریسیته ساکن و رشد میکروب را متوقف می کنند. کارگرانی که لباسهای کامل میپوشند برای تمرکز و پیروی از قوانین به دمای مناسب نیاز دارند. سیستم HVAC این عوامل را همیشه کنترل می کند. سنسورها شرایط را بررسی می کنند و جریان هوا را در صورت نیاز تنظیم می کنند. این کنترل دائمی اتاق تمیز را ثابت و در چارچوب قوانین صنعت نگه می دارد.
امکانات اتاق تمیز به اشکال مختلف ساختاری وجود دارد. هر نوع بودجه، جدول زمانی و نیازهای عملیاتی متفاوتی را برآورده می کند. انتخاب بین آنها هم سرمایه گذاری اولیه و هم انعطاف پذیری بلندمدت را شکل می دهد. شرکت ها باید تقاضای تولید فعلی خود را با برنامه های رشد آتی بسنجند.
اتاق های تمیز دیوار سخت دارای پانل های سفت و سخت ساخته شده از موادی مانند فولاد ضد زنگ یا آلومینیوم با پوشش پودری هستند. این سازه ها بالاترین دوام و بهترین محافظت را در برابر آلودگی ارائه می دهند. ساختار جامد در برابر آسیب ناشی از تمیز کردن مکرر و قرار گرفتن در معرض مواد ضد عفونی کننده مقاومت می کند. طرحهای دیوار سخت با امکاناتی که نیاز به عملیات پایدار و طولانیمدت دارند، مناسب است. آنها همچنین طبقه بندی های تمیزی بالاتر را به طور موثرتری مدیریت می کنند. ساختار سفت و سخت از تجهیزات سنگین تر پشتیبانی می کند و اختلاف فشار را با قابلیت اطمینان بیشتر حفظ می کند. اکثر کارخانه های داروسازی ساختمان های دیوار سخت را برای مناطق تولید اولیه خود انتخاب می کنند. این اتاق ها به اجزای دائمی ساختمان تبدیل می شوند. آنها برای تغییر یا گسترش به نوسازی قابل توجهی نیاز دارند.
اتاقهای تمیز سافتوال از پردههای انعطافپذیر یا پانلهای وینیل آویزان شده از شبکه سقفی استفاده میکنند. هزینه این محفظه ها به طور قابل ملاحظه ای کمتر از جایگزین های دیوار سخت است. برای کاربردهای پایه ایزو کلاس 8، اتاقهای تمیز دیوار نرمافزار تقریباً 8 تا 12 دلار به ازای هر فوت مربع هزینه دارند که 30 تا 40 درصد کمتر از اتاقهای تمیز دیوار سخت با قیمت 15 تا 25 دلار در هر فوت مربع است. با این حال، برای سطوح تمیزی بالاتر مانند ایزو کلاس 6، هزینههای نرمافزار به 12 تا 18 دلار در هر فوت مربع به دلیل نیازهای آببندی و تصفیه افزایش مییابد. این شکاف را با دیوارهای سخت ورودی کم می کند. از آنجایی که ISO 7 بین این دو کلاس قرار می گیرد، تفاوت هزینه در هر فوت مربع کمتر از ISO 8 است اما بزرگتر از ISO 6 است و نرم افزار گزینه اقتصادی تر باقی می ماند.
نوع اتاق تمیز | محدوده هزینه (در هر فوت مربع) |
|---|---|
نرم افزار | 80 تا 200 دلار |
دیوار سخت | 200 تا 500 دلار |
این محدوده ها برای سیستم های کاملاً نصب شده اعمال می شود . Softwall برای طبقه بندی ISO 7/8 مقرون به صرفه تر است، در حالی که دیوار سخت برای طبقه بندی های بالاتر مناسب است. برای کاربردهای ISO 7، انتهای پایینی محدوده سختدیوار و انتهای بالایی محدوده نرمافزار بسیار مرتبط هستند، که نشاندهنده تفاوت هزینه بالقوه 0 تا 420 دلار در هر فوت مربع بسته به نیازهای خاص است.
اتاق های تمیز مدولار از پانل های پیش ساخته ساخته شده در خارج از محل استفاده می کنند. این پانل ها برای مونتاژ سریع آماده می شوند. روش ساخت به طور چشمگیری زمان نصب را در مقایسه با ساخت های سنتی کاهش می دهد.
روش ساخت | زمان نصب |
|---|---|
بناهای سنتی | می تواند ماه ها طول بکشد |
ساخت و ساز مدولار | فقط ساعت ها یا روزها طول می کشد |
تغییرات آینده: اتاق های تمیز مدولار پیش ساخته را می توان مجدداً پیکربندی، تغییر مکان یا گسترش داد.
بناهای سنتی: معمولاً دائمی هستند و برای تغییر نیاز به نوسازی اساسی دارند.
نتیجهگیری: برای تولیدکنندگانی که برای رشد بلندمدت برنامهریزی میکنند، این انعطافپذیری به تنهایی میتواند رویکرد مدولار را توجیه کند.
اتاقهای تمیز ساخته شده با چوب هنوز هم تقریباً 85 درصد از اتاقهای تمیز دارویی در سراسر جهان را تشکیل میدهند. اتاق های تمیز مدولار و PODular 15 درصد باقی مانده را تشکیل می دهند. این سهم همچنان به رشد خود ادامه می دهد زیرا شرکت های بیشتری مزایای پیش ساخته را تشخیص می دهند.
سیستم های مدولار به راحتی در ساختمان های موجود ادغام می شوند. مهندسان پانل هایی را طوری طراحی می کنند که در اطراف تجهیزات فعلی و عناصر ساختاری قرار گیرند. این رویکرد اختلال در عملیات جاری را به حداقل می رساند. شرکتها میتوانند یک اتاق روپوش اضافه کنند یا طبقهبندی خود را بدون خراب کردن و شروع مجدد ارتقا دهند. . ماریا پروژههای اتاق تمیز را ارائه میدهد که پانلهای مدولار، سیستمهای HVAC و خدمات اعتبارسنجی کامل را ترکیب میکند. راه حل های آنها در نزدیک به 60 کشور به مشتریان خدمات می دهد. این شرکت هر پروژه را بر اساس الزامات نظارتی خاص و اهداف تولید طراحی می کند.
اجاره اتاق تمیز راه حلی عملی برای پروژه های کوتاه مدت ارائه می دهد. شرکت هایی که با خرابی تجهیزات یا افزایش تولید مواجه هستند می توانند به سرعت فضای موقت را اجاره کنند. واحدهای اجاره ای از قبل پیکربندی شده و آماده صدور گواهینامه می رسند. این گزینه از هزینه سرمایه ساخت و ساز دائمی جلوگیری می کند. آزمایشگاه های تحقیقاتی و مراکز کارآزمایی بالینی اغلب از اجاره برای مطالعات با مدت زمان محدود استفاده می کنند.
چادرهای اتاق تمیز قابل حمل ساده ترین راه حل مهار را ارائه می دهند. این سازه های سبک وزن در چند ساعت راه اندازی می شوند. آنها برای عملیات میدانی، تولید اضطراری یا مطالعات آزمایشی مناسب هستند. چادرها کنترل اولیه ذرات را با حداقل هزینه ارائه می دهند. با این حال، آنها کنترل محیطی کمتری نسبت به سازه های صلب ارائه می دهند. مدیریت دما و رطوبت محدود است. شرکت ها باید حساسیت فرآیند خود را قبل از انتخاب این گزینه ارزیابی کنند. محیط اتاق تمیز باید با نیازهای حفاظتی محصول مطابقت داشته باشد. هر نوع سازه سطوح مختلفی از کنترل و تضمین کیفیت را ارائه می دهد.

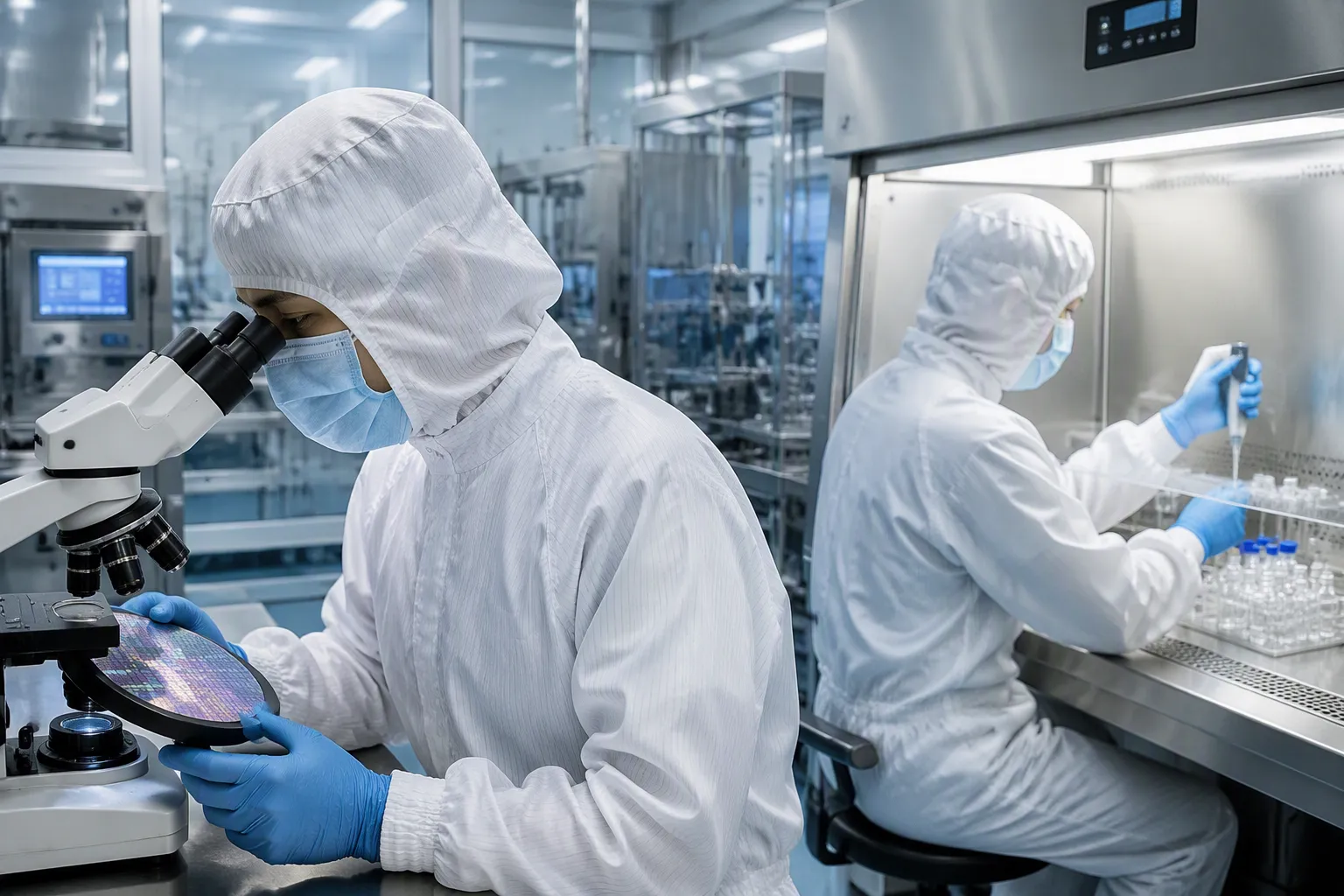

محیط های اتاق تمیز به عنوان ستون فقرات بسیاری از صنایع مدرن عمل می کنند. هر بخش بر اساس محصولات و فرآیندهای خود سطوح تمیزی خاصی را می طلبد. شرایط کنترل شده از مواد حساس در برابر آلودگی محافظت می کند. صنایع برای حفظ استانداردهای کیفیت و ایمنی به این فضاها متکی هستند.
تولید نیمه هادی نیازمند برخی از سخت ترین شرایط اتاق تمیز در جهان است. ریزتراشه ها حاوی میلیاردها ترانزیستور کوچک هستند. یک ذره گرد و غبار می تواند کل ویفر را از بین ببرد. صنعت نیمه هادی از ISO کلاس 3 یا محیط های تمیزتر برای مراحل مهم استفاده می کند.
فوتولیتوگرافی مدارهای میکروسکوپی را روی ویفرهای سیلیکونی چاپ می کند. این فرآیند نیاز به دقت بسیار بالایی دارد. حداکثر غلظت مجاز ذرات برای اتاق های تمیز ISO کلاس 3 از محدودیت های سخت پیروی می کند:
0.1 میکرومتر: ≤ 1000 ذره در متر مکعب
0.2 میکرومتر: ≤ 237 ذره در متر مکعب
0.3 میکرومتر: ≤ 102 ذره در متر مکعب
0.5 میکرومتر: ≤ 35 ذره در متر مکعب
1.0 میکرومتر: ≤ 8 ذره در متر مکعب
بزرگترین اندازه ذره با محدودیت صریح 1.0 میکرومتر است. ذرات بزرگتر از این مقدار برای اندازه های کوچکتر تحت محدودیت های تجمعی قرار می گیرند. تولید نیمه هادی از جریان هوای یک طرفه برای جارو کردن ذرات از ویفرها استفاده می کند. محیط باید در تمام مراحل ساخت پایدار بماند. هر گونه نوسان در شرایط می تواند ساعت ها کار و هزاران دلار مواد را خراب کند.
تولید دارو و تحقیقات بیوتکنولوژی به اتاق های تمیز برای محافظت از بیماران بستگی دارد. داروهای تزریقی باید عاری از آلودگی باقی بمانند. ضمیمه 1 GMP اتحادیه اروپا قوانین سختگیرانه ای را برای پردازش آسپتیک تعیین می کند. این قوانین مشخصات اتاق تمیز درجه A را برای مناطق بحرانی تعریف می کند.
مناطق درجه A عملیات پرخطری مانند پر کردن آسپتیک و بسته بندی اولیه باز را انجام می دهند. اتاقهای تمیز درجه A باید محدودیتهای میکروبی سختگیرانه را مطابق با ضمیمه 1 GMP اتحادیه اروپا رعایت کنند.
تولید دارو مستلزم رعایت دقیق این استانداردها است. شرکت ها باید شرایط اتاق تمیز خود را به طور منظم تأیید کنند. marya خطوط پرکننده تخصصی ویال ها ، سرنگ های از پیش پر شده و کارتریج ها را ارائه می دهد. این شرکت همچنین سیستم های ایزولاتور طراحی شده برای تولید آسپتیک را ارائه می دهد. این راهحلها به تولیدکنندگان دارویی کمک میکنند تا ضمن حفظ خلوص محصول، الزامات نظارتی را برآورده کنند.
فراتر از وسایل الکترونیک و دارو، اتاقهای تمیز از بیماران و محصولات در بسیاری از زمینههای دیگر محافظت میکنند. هر برنامه ای اصول اتاق تمیز را با نیازهای منحصر به فرد خود تطبیق می دهد.
اتاق های عمل بیمارستان از مفاهیم اتاق تمیز برای جلوگیری از عفونت محل جراحی استفاده می کنند. استانداردهایی مانند ASHRAE 170 فیلتراسیون، تغییرات هوا و فشار مورد نیاز را برای حفظ پاکیزگی مشخص می کند. اتاق های عمل فشار مثبت را نسبت به فضاهای مجاور حفظ می کنند.
داروخانه های مرکب نیز به محیط های اتاق تمیز متکی هستند. این امکانات داروهای سفارشی را برای بیماران آماده می کند. شرایط اتاق تمیز از آلودگی در حین تهیه دارو جلوگیری می کند.
مونتاژ هوافضا از اتاق های تمیز برای محافظت از اجزای حساس استفاده می کند. ماهواره ها و فضاپیماها به مناطق مونتاژ عاری از ذرات نیاز دارند. آلودگی می تواند به سیستم های نوری آسیب برساند یا با قطعات مکانیکی تداخل ایجاد کند. صنعت هوافضا از اتاق های تمیز برای مونتاژ نهایی برای محافظت از اجزای حساس استفاده می کند.
تاسیسات فرآوری مواد غذایی اصول اتاق تمیز را برای محصولات خاص اتخاذ می کنند. وعده های غذایی آماده و غذاهای بسته بندی شده از محیط های کنترل شده بهره می برند. این فضاها خطر آلودگی میکروبی را کاهش می دهند. محیط اتاق تمیز عمر مفید را افزایش می دهد و از ایمنی مصرف کننده محافظت می کند. مراکز تحقیقاتی بیوتکنولوژی نیز از اتاقهای تمیز برای کارهای کشت سلولی و تحقیقات ژنتیکی استفاده میکنند. این کاربردها نیازمند همان کنترل دقیقی هستند که در تولید دارو وجود دارد.
مردم منبع اصلی آلودگی در اتاق های تمیز هستند. تجهیزات، ایستگاه های کاری و مواد نیز در این امر نقش دارند. این یک نکته کلیدی را نشان می دهد. آموزش و انضباط شخصی قلب کنترل آلودگی است. هرکسی که وارد اتاق تمیز می شود باید بداند که چگونه اقدامات آنها بر ایمنی محصول تأثیر می گذارد.
بدن انسان همیشه ذرات را می ریزد. پوسته های پوست، مو و قطرات تنفسی به تعداد ذرات می افزایند. نوع لباس پوشیده به طور قابل توجهی بر میزان انتشار ذرات تأثیر می گذارد.
فردی که لباس خیابانی به تن دارد در هر دقیقه ذرات زیادی از خود خارج می کند. لباس های اتاق تمیز این تعداد را بسیار کاهش می دهد. حتی با روپوش های مناسب، حرکت ذرات تولید می کند. آهسته راه رفتن ذرات زیادی را آزاد می کند و راه رفتن سریع حتی بیشتر از آن را آزاد می کند.
بدن در هر دقیقه هزاران سلول پوست را از دست می دهد. هر سلولی می تواند محصولات حساس را آلوده کند. مو در تمام طول روز می ریزد. تنفس و عطسه قطرات حامل باکتری را آزاد می کند. این ذرات می توانند کل دسته دارو را از بین ببرند.
مردم منبع اصلی بار ذرات هستند. تجهیزات، ایستگاه های کاری و مواد نیز در این امر نقش دارند. این نشان می دهد که رفتار انسان تعیین می کند که یک اتاق تمیز چقدر تمیز بماند. شرکت ها باید کارکنان را به خوبی آموزش دهند تا خطرات را در منبع کنترل کنند.
اقدامات سختگیرانه لباس پوشیدن ذراتی را که افراد وارد می کنند کاهش می دهد. این قوانین پوشش می دهد که چه لباسی بپوشیم و چگونه در داخل آن عمل کنیم. شرایط کار در این مرکز توجه کامل به این قوانین را می طلبد.
کارکنان باید هنگام پوشیدن وسایل حفاظتی از یک دستور مشخص پیروی کنند. سفارش معمول با پوشش مو و ریش شروع می شود. بعد کت یا لباس مجلسی می آید. سپس روکش کفش و در نهایت دستکش. هر لایه لایه قبل از خود را می پوشاند تا از خروج ذرات جلوگیری کند.
مواد پوشاک برای تمیز ماندن اهمیت دارند. پارچه های بدون پرز، ذرات را بدون ریزش الیاف به دام می اندازند. Tyvek و پلی استر برای اکثر مصارف خوب عمل می کنند. اتاق های تمیزتر نیاز به پوشش کامل با هود، ماسک و دستکش اضافی دارند. هر درز و بست باید از انتشار ذرات جلوگیری کند.
حرکت در اتاق تمیز باید آهسته و ثابت باشد. حرکات سریع ذرات را از روی زمین و لباس تحریک می کند. کارکنان باید از دست زدن به سطوح خودداری کنند مگر اینکه نیاز باشد. دویدن یا راه رفتن سریع ذرات بیشتری نسبت به راه رفتن آهسته آزاد می کند.
برای صحبت کردن، ماسک باید دهان و بینی را بپوشاند. پوشش ریش باید موهای صورت را پنهان کند. کاغذ، لوازم آرایش و لوازم الکترونیکی شخصی به یک منطقه استریل تعلق ندارند. عطسه یا سرفه می تواند هزاران قطره را ترشح کند. کارکنانی که علائم سرماخوردگی دارند باید خارج از مرکز باشند.
بهداشت فردی قبل از ورود به اتاق رختکن شروع می شود. کارکنان باید تمام جواهرات، ساعت ها و لوازم آرایش را پاک کنند. ناخن های دست باید کوتاه و تمیز بمانند. شستن دست از مراحل سختگیرانه پیروی می کند. این عادات نظم و انضباط مورد نیاز برای کار اتاق تمیز را ایجاد می کند.
یک محیط اتاق تمیز، فیلتر هوا، جریان هوای کنترل شده و نظم و انضباط انسانی را ترکیب می کند. انتخاب نوع تسهیلات به کاربرد و الزامات خاص بستگی دارد. حفظ شرایط اتاق تمیز مستلزم صدور گواهینامه مداوم و نگهداری دقیق است. پروتکل های سختگیرانه آلودگی را کنترل می کنند و از کیفیت و خلوص محافظت می کنند. این عناصر ایمنی محصول و قابلیت اطمینان فرآیند را تضمین می کنند.
فناوری اتاق تمیز باعث پیشرفت در مراقبت های بهداشتی و تولید می شود. تقاضای فزاینده برای محصولات استریل، نوآوری را به جلو می راند. همکاری با ارائه دهندگان با تجربه مانند ماریا به تسهیلات کمک می کند تا استانداردهای نظارتی را رعایت کنند . تخصص آنها از انطباق و کارایی پشتیبانی می کند. آینده بهبود مستمر در عملیات اتاق تمیز را نوید می دهد. مواد جدید و سیستم های هوشمندتر خطرات آلودگی را بیشتر کاهش خواهند داد. این پیشرفت ها باعث پیشرفت در پزشکی و الکترونیک می شود.
اتاقهای تمیز ISO 5 تنها 3520 ذره را با سرعت 0.5 میکرومتر بر متر مکعب اجازه میدهند. اتاق های ISO 7 اجازه 352000 ذره در یک اندازه را می دهند. ISO 5 برای عملیات پر کردن آسپتیک مناسب است . ISO 7 برای مناطق اطراف کار می کند. اعداد کمتر به معنای کنترل دقیق تر و هوای پاک تر است.
صدور گواهینامه اتاق تمیز معمولاً هر 6 تا 12 ماه انجام می شود. تأسیساتی که عملیات آسپتیک حیاتی را انجام می دهند اغلب بیشتر آزمایش می کنند. نهادهای نظارتی ممکن است به برنامههای زمانی خاصی نیاز داشته باشند. آزمایش منظم تعداد ذرات، نرخ جریان هوا و اختلاف فشار را تأیید می کند. شرکت ها باید از پروتکل های کیفیت و مقررات محلی خود برای تعیین فاصله زمانی مناسب پیروی کنند.
انسان در هر دقیقه بسیاری از سلول های پوست و ذرات مو را از بین می برد. لباس های خیابانی در حین حرکت عادی ذرات زیادی آزاد می کنند. حتی لباس های اتاق تمیز در حین حرکت، ذرات زیادی را آزاد می کنند. لباس پوشیدن مناسب و حرکات آهسته و عمدی این خطر را به میزان قابل توجهی کاهش می دهد.
فشار مثبت هوا را از اتاق تمیز به بیرون می راند. این جریان هوا از ورود ذرات از درها یا شکاف ها جلوگیری می کند. دیفرانسیل فشار توصیه شده 10-15 پاسکال است. مناطق تمیزتر نسبت به فضاهای مجاور فشار بیشتری را حفظ می کنند. این آبشار فشار از سرازیر شدن آلودگی به مناطق بحرانی جلوگیری می کند.
اتاقهای تمیز نرمافزار تقریباً 8 تا 12 دلار به ازای هر فوت مربع برای کاربردهای پایه ایزو کلاس 8 هزینه دارند. اتاق های تمیز دیوار سخت از 15 تا 25 دلار در هر فوت مربع متغیر است. طبقه بندی های بالاتر به دلیل افزایش فیلتراسیون و آب بندی هزینه ها را افزایش می دهد. سیستم های تهویه مطبوع و فیلتراسیون اغلب 35 تا 55 درصد از کل هزینه های ساخت و ساز برای ISO 7 و فضاهای تمیزتر را تشکیل می دهند.
اتاق های تمیز دارویی باید از استانداردهای GMP و طبقه بندی ISO 14644-1 پیروی کنند. مناطق درجه A نیاز به جریان هوای یک طرفه و بدون رشد میکروبی دارند. دما معمولاً بین 15 تا 25 درجه سانتیگراد است. رطوبت بین 30-60٪ باقی می ماند. نظارت و اعتبارسنجی منظم، انطباق با استانداردهای نظارتی را تضمین می کند.
اتاقهای تمیز مدولار از پانلهای پیشساخته استفاده میکنند که در چند روز به جای چند ماه جمع میشوند. این ساختارها می توانند با تغییر نیازها جابجا یا گسترش یابند. بناهای سنتی برای تغییرات نیاز به نوسازی اساسی دارند. سیستم های مدولار به راحتی با امکانات موجود ادغام می شوند. این انعطاف پذیری آنها را برای رشد عملیات دارویی جذاب می کند.
