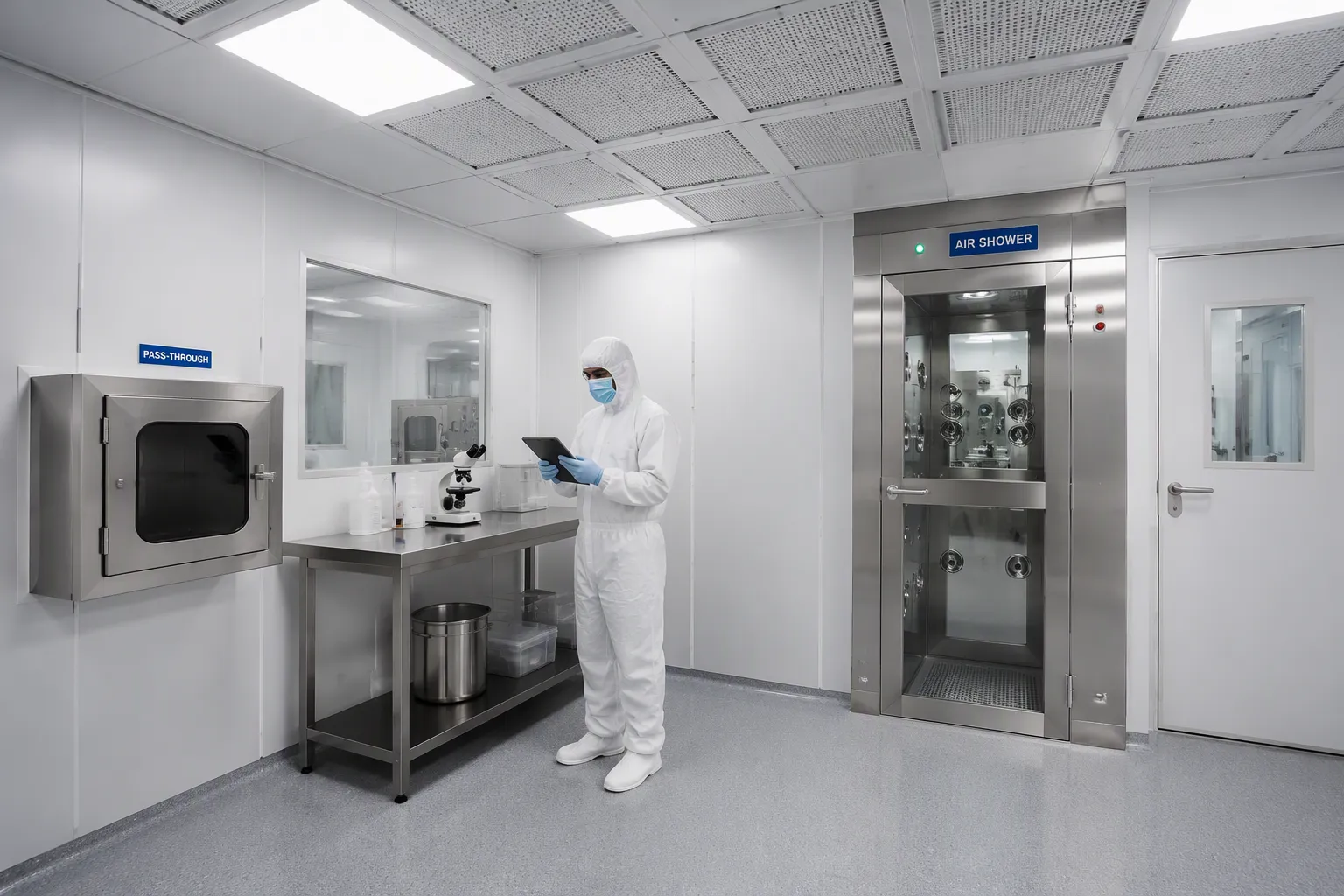

اتاق تمیز مدولار چیست؟

اتاق تمیز مدولار یک محیط کنترل‌شده پیش‌ساخته و قابل تنظیم است که با استفاده از پانل‌های دیواری، سقف‌ها، سیستم‌های فیلتراسیون و سایر اجزای مونتاژ شده در محل از پیش مهندسی شده ساخته شده است.

برخلاف اتاق‌های تمیز سنتی که عمدتاً از مواد خام در محل پروژه ساخته می‌شوند، اتاق‌های تمیز مدولار از اجزای کارخانه‌ای استفاده می‌کنند که می‌توانند نصب، نگهداری و اصلاحات آینده را ساده‌تر کنند.

آنها به طور گسترده در تولید دارو، بیوتکنولوژی، تولید تجهیزات پزشکی و سایر صنایع حساس به آلودگی استفاده می شوند.

این راهنما نحوه عملکرد اتاق‌های تمیز مدولار، اجزای اصلی، گزینه‌های طراحی، مزایا، هزینه‌ها و ملاحظات کلیدی هنگام انتخاب سیستم را توضیح می‌دهد.

یک اتاق تمیز مدولار چگونه کار می کند؟

یک اتاق تمیز مدولار با ترکیب یک محفظه مهر و موم شده با فیلتراسیون هوای مهندسی شده، مدیریت جریان هوا و نظارت بر محیط زیست، یک محیط تولید کنترل شده ایجاد می کند.

هدف اصلی آن حفظ سطح مورد نیاز از تمیزی و در عین حال کنترل شرایط محیطی مانند دما، رطوبت و فشار اتاق است.

اتاق های تمیز مدولار معمولاً از چندین سیستم به هم پیوسته ساخته می شوند:

• پانل های دیواری و سقفی پیش ساخته، محفظه اتاق تمیز را تشکیل می دهند.

• سیستم های HVAC و فیلتراسیون ذرات معلق در هوا و شرایط محیطی را کنترل می کنند.

• قفل‌های هوا و جعبه‌های عبور، حرکت پرسنل و مواد را مدیریت می‌کنند.

• سیستم های روشنایی و الکتریکی عملیات تولید را پشتیبانی می کنند.

• سیستم های نظارتی عملکرد محیطی را تأیید می کنند.

طراحی مورد نیاز به فرآیند تولید، طبقه بندی تمیزی و الزامات قانونی قابل اجرا بستگی دارد.

طبق استاندارد ISO 14644-1:2015 ، اتاق های تمیز بر اساس غلظت ذرات معلق در هوا در اندازه ذرات مشخص طبقه بندی می شوند.

برای کاربردهای دارویی، الزامات GMP اضافی ممکن است اعمال شود، به ویژه هنگامی که محصولات یا اجزای استریل در طول ساخت در معرض قرار می گیرند.

اجزای اصلی یک اتاق تمیز مدولار

یک اتاق تمیز مدولار از چندین جزء پیش ساخته تشکیل شده است که برای ایجاد یک فضای بسته، قابل تمیز و کنترل شده با آلودگی طراحی شده است.

1. پانل های دیواری و سقفی مدولار

پانل های پیش ساخته ساختار اصلی یک اتاق تمیز مدولار را تشکیل می دهند. آنها مطابق با مشخصات پروژه تولید می شوند و با استفاده از سیستم های قاب بندی و آب بندی سازگار در محل مونتاژ می شوند.

گزینه های رایج پانل عبارتند از:

انتخاب مواد باید مواد شیمیایی تمیزکننده، الزامات آتش سوزی، بارهای ساختاری، عایق، دوام سطح و انتظارات نظارتی را در نظر بگیرد.

مناسب بودن هر پانل باید بر اساس مشخصات واقعی آن به جای تکیه بر نوع ماده به تنهایی تأیید شود.

2. سیستم های تصفیه HVAC و HEPA

سیستم HVAC تامین هوا، فیلتراسیون، دما، رطوبت و فشار داخل اتاق تمیز را کنترل می کند.

بسته به کاربرد، اتاق های تمیز مدولار ممکن است شامل موارد زیر باشد:

• واحدهای جابجایی هوا (AHUs)

• سیستم های فیلتراسیون HEPA

• واحدهای فیلتر فن (FFU)

• کانال های هوای تامین و برگشت

• دستگاه های کنترل فشار

• سنسورهای دما و رطوبت

حجم جریان هوای مورد نیاز به اهداف پاکیزگی، تولید ذرات، چیدمان تجهیزات، فعالیت پرسنل و الزامات کنترل آلودگی بستگی دارد.

برای همه اتاق های تمیز مدولار نرخ تعویض هوای جهانی واحدی وجود ندارد.

3. درهای اتاق تمیز، قفل هوا، و جعبه عبور

درهای اتاق تمیز، قفل هوای پرسنل و اتاق های عبور به کنترل انتقال آلودگی بین مناطق مجاور کمک می کنند.

قفل های هوای پرسنل، ترتیبات ورود و پوشش کنترل شده را فراهم می کنند، در حالی که جعبه های عبور از حرکت مواد بدون تردد غیر ضروری پرسنل پشتیبانی می کنند.

بسته به فرآیند، درهای قفل شده، نظارت بر فشار و کنترل های دسترسی نیز ممکن است گنجانده شوند.

4. کفپوش، روشنایی، و سیستم های نظارت

اجزای اضافی به پشتیبانی از نیازهای عملیاتی اتاق تمیز کمک می کند.

کف باید به طور مناسب قابل تمیز کردن و مقاوم در برابر شرایط عملیاتی مورد انتظار باشد. روشنایی باید دید کافی را بدون ایجاد خطرات نگهداری غیر ضروری یا آلودگی ایجاد کند.

پایش محیطی ممکن است شامل اندازه گیری ذرات معلق در هوا، فشار اتاق، دما، رطوبت و نظارت میکروبیولوژیکی در صورت لزوم باشد.

برای پروژه‌های دارویی، این سیستم‌ها باید به جای انتخاب مستقل در طراحی تأسیسات ادغام شوند.

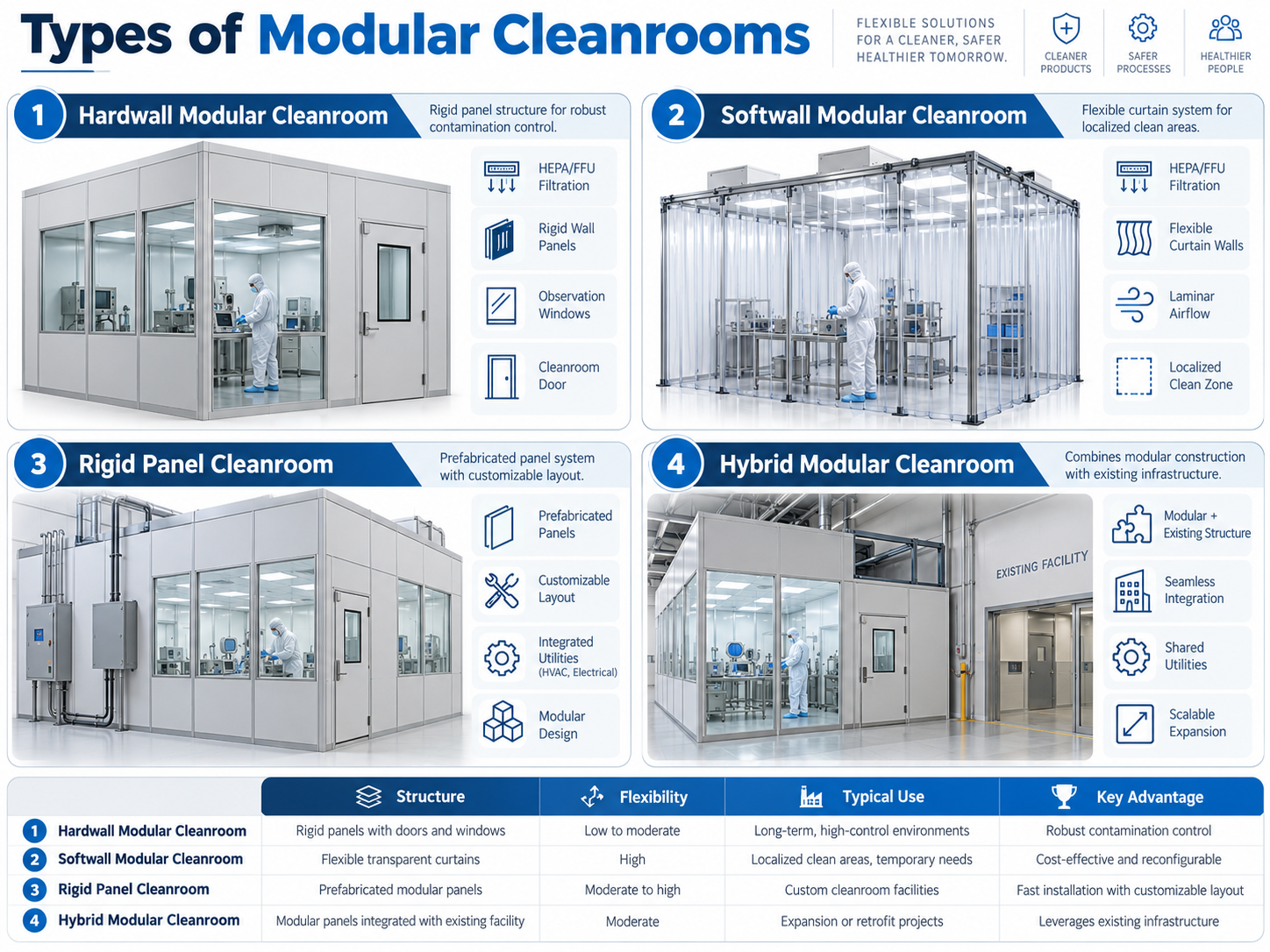

انواع اتاق های تمیز مدولار

اتاق های تمیز مدولار بسته به کاربردهای مورد نظر و الزامات ساخت و ساز در پیکربندی های مختلف موجود هستند.

اتاق های تمیز مدولار هاردوال

اتاق های تمیز دیوار سخت از پانل های دیواری سفت و سخت و اجزای ساختاری مهر و موم شده برای ایجاد یک محیط کنترل شده نسبتا محصور استفاده می کنند.

آنها معمولاً برای تولید دارو، تولید تجهیزات پزشکی و امکاناتی که نیاز به کنترل محیطی قوی دارند در نظر گرفته می شوند.

مزایای آن عبارتند از ساخت و ساز بادوام، سطوح قابل تمیز کردن، و قابلیت ادغام درها، قفل های هوا و وسایل برقی.

اتاق های تمیز ماژولار سافت وال

اتاق‌های تمیز سافت‌وال از موانع انعطاف‌پذیر به سبک پرده در اطراف یک قاب نگهدارنده استفاده می‌کنند که اغلب دارای فیلتر بالای سر هستند.

آنها ممکن است برای عملیات موضعی و حساس به آلودگی که در آن اتاق تمیز دیوار کاملاً محصور غیر ضروری است، مناسب باشند.

با این حال، سیستم های نرم افزاری معمولا سطوح مختلفی از جداسازی محیطی و کنترل فشار را ارائه می دهند. مناسب بودن آنها برای کاربردهای GMP دارویی باید به دقت ارزیابی شود.

اتاق های تمیز پنل سفت و ماژولار هیبریدی

سیستم‌های پانل سفت و سخت، مجموعه‌های دیوار و سقف پیش ساخته را با درها، پنجره‌ها، اتصالات سرویس و تجهیزات فیلتراسیون قابل تنظیم ترکیب می‌کنند.

طرح‌های ترکیبی ممکن است ساختمان اتاق تمیز مدولار را به همراه عناصر ساختمانی موجود یا محوطه‌های فرآیند تخصصی ترکیب کنند.

این ترتیبات زمانی مفید هستند که امکانات نیاز به ادغام با زیرساخت های تولید موجود داشته باشند.

مقایسه انواع اتاق تمیز مدولار

سیستم مناسب باید بر اساس عملکرد محیطی مورد نیاز انتخاب شود، نه صرفاً راحتی نصب.

اتاق تمیز مدولار در مقابل اتاق تمیز سنتی

اتاق‌های تمیز مدولار و سنتی را می‌توان به گونه‌ای طراحی کرد که طبقه‌بندی‌های تمیزی مشخصی را برآورده کند.

تفاوت های اصلی شامل روش های ساخت و ساز، انعطاف پذیری نصب و اصلاحات آینده است.

آیا نصب اتاق های تمیز ماژولار سریعتر است؟

پیش ساخته می تواند مراحل ساخت و ساز خاصی را کوتاه کند، زیرا قطعات قبل از رسیدن به محل نصب ساخته می شوند.

در برخی از پروژه ها، ساخت کارخانه و آماده سازی سایت می تواند به طور همزمان اتفاق بیفتد.

با این حال، کل مدت زمان پروژه هنوز به تایید مهندسی، برنامه‌های تولید، نصب HVAC، اتصالات تاسیسات، راه‌اندازی و صلاحیت بستگی دارد.

بنابراین، ساخت و ساز مدولار باید بر اساس برنامه زمان بندی کامل پروژه ارزیابی شود تا زمان مونتاژ پانل به تنهایی.

آیا اتاق های تمیز مدولار ارزان تر هستند؟

ساخت و ساز مدولار می تواند برخی از هزینه های کار در محل و اصلاحات آینده را کاهش دهد، اما همیشه کم هزینه ترین گزینه نیست.

هزینه به اندازه اتاق تمیز، طبقه بندی مورد نیاز، مواد، سیستم تهویه مطبوع، تاسیسات، ادغام تجهیزات و محدوده صلاحیت بستگی دارد.

یک مظنه پروژه کامل باید شامل ملاحظات ساخت اولیه و عملیات بلند مدت باشد.

مزایای ساخت اتاق تمیز مدولار

اتاق‌های تمیز مدولار چندین مزیت عملی را برای تولیدکنندگانی که در حال توسعه امکانات جدید یا ارتقای مناطق تولید موجود هستند، ارائه می‌کنند.

طرح بندی انعطاف پذیر و توسعه آینده

سیستم های پانل پیش ساخته می توانند از تغییرات در تنظیمات اتاق، مکان تجهیزات و جریان پرسنل یا مواد پشتیبانی کنند.

در صورت سازگاری با طرح اصلی، ممکن است با تغییر الزامات تولید، بخش‌ها گسترش یا پیکربندی مجدد شوند.

با این حال، تغییرات موثر بر عملکرد زیست محیطی نیاز به ارزیابی مجدد مناسب و به طور بالقوه تجدید صلاحیت دارد.

کاهش ساخت و ساز در محل

اجزای تولید شده در کارخانه می توانند میزان برش، تکمیل و سایر کارهای ساختمانی انجام شده در محل را کاهش دهند.

این امر به ویژه هنگام نصب سیستم های اتاق تمیز در ساختمان های موجود یا تأسیسات تولیدی در حال اجرا مفید است.

طراحی مهندسی یکپارچه

ساخت و ساز مدولار اجازه می دهد تا پانل های اتاق، درها، سقف ها، فیلتراسیون و تجهیزات در مرحله طراحی هماهنگ شوند.

این می تواند رابط های نصب را ساده کند و به شناسایی تضادهای احتمالی قبل از شروع ساخت کمک کند.

تعمیر و نگهداری و تعویض قطعات

بسته به طراحی سیستم، دسترسی به اجزای مدولار، تعمیر یا جایگزینی آسان تر از عناصر ساختمانی ساخته شده دائمی است.

مزایای تعمیر و نگهداری واقعی به اتصالات پانل، قطعات یدکی موجود و دسترسی به سیستم های نصب شده بستگی دارد.

اتاق های تمیز مدولار کجا استفاده می شود؟

اتاق‌های تمیز مدولار را می‌توان برای صنایع مختلف طراحی کرد که الزامات محیطی توسط فرآیند تولید تعیین می‌شود.

تولید دارو

در عملیات تولید استریل و غیر استریل انتخاب شده که در آن آلودگی کنترل شده در هوا ضروری است استفاده می شود. کاربردها ممکن است شامل پر کردن آسپتیک و مناطق آماده سازی دارویی باشد.

امکانات بیوتکنولوژی

از فرآیندهای بیولوژیکی حساس به آلودگی، فعالیت های آزمایشگاهی و عملیات تولید محصول استریل منتخب پشتیبانی می کند.

ساخت دستگاه های پزشکی

برای عملیات تولیدی استفاده می شود که در آن آلودگی ذرات می تواند بر کیفیت دستگاه یا پردازش پایین دست تأثیر بگذارد.

الکترونیک و ساخت دقیق

محیط های تولید کنترل شده با ذرات را برای قطعات حساس، محصولات نوری و مجموعه های الکترونیکی فراهم می کند.

کلاس اتاق تمیز مورد نیاز به تنهایی توسط صنعت تعیین نمی شود. عملیات مختلف در یک مرکز ممکن است به کنترل های محیطی متفاوتی نیاز داشته باشد.

الزامات ISO و GMP اتاق تمیز مدولار

ساختار مدولار به طور خودکار طبقه بندی ISO یا انطباق GMP را ایجاد نمی کند.

یک اتاق تمیز مدولار باید برای کاربرد مورد نظرش طراحی، آزمایش و واجد شرایط باشد.

طبقه بندی ISO Cleanroom

طبق ISO 14644-1، کلاس‌های اتاق تمیز بر اساس غلظت ذرات معلق در هوا تعیین می‌شوند.

این مقادیر پاکیزگی ذرات را توصیف می کنند و نباید به عنوان الزامات کامل برای تولید داروی استریل تفسیر شوند.

برای اطلاعات بیشتر در مورد کاربردهای اتاق تمیز حیاتی، به مقاله ما در مورد چه زمانی به اتاق تمیز ISO 5 نیاز دارید مراجعه کنید؟.

الزامات GMP دارویی

برای تولید محصولات دارویی استریل، ضمیمه 1 اتحادیه اروپا GMP انتظارات بیشتری را برای طراحی اتاق تمیز، کنترل آلودگی، شیوه های پرسنل، نظارت و صلاحیت ایجاد می کند.

یک اتاق تمیز مدولار که برای تولید با تنظیم GMP در نظر گرفته شده است باید از طریق طراحی مهندسی و رویه های عملیاتی خود از این الزامات پشتیبانی کند.

صلاحیت مناسب ممکن است شامل فعالیت های DQ، IQ، OQ و PQ همراه با تست عملکرد اتاق تمیز مربوطه باشد.

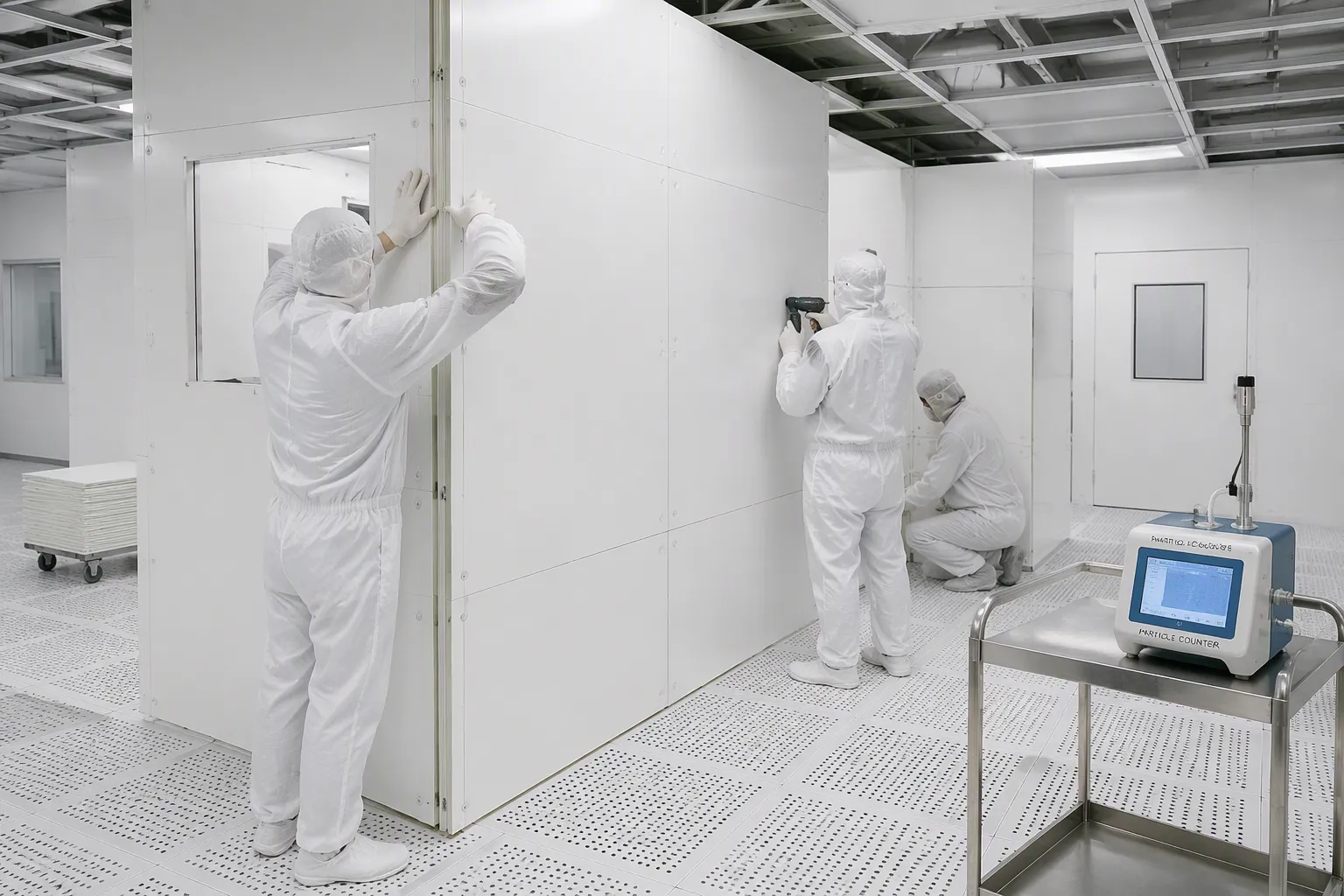

فرآیند نصب اتاق تمیز مدولار

پروژه‌های اتاق تمیز مدولار معمولاً شامل چندین مرحله هماهنگ، از ارزیابی اولیه نیازمندی‌ها تا صلاحیت و تحویل نهایی است.

01

ارزیابی نیاز

فرآیندهای مورد نظر، اهداف پاکیزگی و الزامات نظارتی را تعریف کنید

02

طراحی مهندسی

چیدمان اتاق، طراحی HVAC، مشخصات مواد و الزامات ابزار را آماده کنید

03

ساخت قطعات

پانل ها، اجزای ساختاری و تجهیزات اتاق تمیز انتخابی را تولید کنید

04

نصب در محل

محفظه را جمع آوری کنید و سیستم های HVAC، الکتریکی و مانیتورینگ را یکپارچه کنید

05

تست و صلاحیت

سیستم های نصب شده، جریان هوا، فیلتراسیون، طبقه بندی و عملکرد عملیاتی را بررسی کنید

06

تحویل و نگهداری

مدارک مربوطه، رویه های عملیاتی و ترتیبات نگهداری را ارائه دهید

توالی دقیق ممکن است با توجه به محدوده پروژه، شرایط ساختمان و الزامات ساخت متفاوت باشد.

نحوه انتخاب تامین کننده اتاق تمیز مدولار

انتخاب تامین کننده اتاق تمیز مدولار مناسب به چیزی بیش از مقایسه قیمت پانل نیاز دارد.

تولیدکنندگان دارو باید قابلیت های مهندسی تامین کننده، تجربه پروژه اتاق تمیز، ادغام HVAC و پشتیبانی صلاحیت را ارزیابی کنند.

سوالات کلیدی که باید قبل از خرید بپرسید

قبل از درخواست قیمت، اطلاعات اولیه پروژه مانند ابعاد اتاق تمیز، کاربری مورد نظر، طبقه بندی هدف، چیدمان تجهیزات و ظرفیت تولید مورد انتظار را آماده کنید.

این جزئیات به تامین کنندگان کمک می کند تا یک پیشنهاد مهندسی دقیق تر ارائه دهند.

راهکارهای اتاق تمیز مدولار از Marya

Marya مهندسی اتاق تمیز، اجزای پیش ساخته اتاق تمیز و راه حل های یکپارچه تاسیسات دارویی را ارائه می دهد.

خدمات ما طراحی اتاق تمیز، انتخاب تجهیزات، ادغام HVAC، نصب و پشتیبانی صلاحیت را با توجه به نیازهای پروژه پوشش می دهد.

برای تولیدکنندگان دارو، ما می‌توانیم برنامه‌ریزی اتاق تمیز را با تجهیزات تولید و سیستم‌های ابزار تاسیسات هماهنگ کنیم.

راه حل های ما عبارتند از:

• چیدمان اتاق تمیز سفارشی و طراحی مهندسی

• مواد و اجزای ساختاری اتاق تمیز مدولار

• ادغام سیستم HVAC و فیلتر هوا

• تجهیزات و لوازم اتاق تمیز

• خدمات نصب و راه اندازی

• پشتیبانی صلاحیت و مستندات فنی

Marya همچنین راه‌حل‌های پروژه Cleanroom را برای تأسیسات تولیدی دارویی و دیگر حساس به آلودگی ارائه می‌کند.

برای نمونه‌ای از تجربه مهندسی اتاق تمیز ما، پروژه اتاق تمیز دارویی اتیوپی را بررسی کنید ، که شامل طراحی اتاق تمیز و سیستم‌های کنترل محیطی برای یک مرکز تولید داروی دامپزشکی است.

برنامه ریزی یک پروژه اتاق تمیز مدولار؟ با Marya تماس بگیرید تا در مورد طبقه بندی تمیزی مورد نیاز، طرح تولید، طراحی HVAC و راه حل های اتاق تمیز سفارشی صحبت کنید.

سوالات متداول در مورد اتاق های تمیز مدولار

نصب اتاق تمیز مدولار چقدر طول می کشد؟

زمان نصب به اندازه اتاق تمیز، پیچیدگی طراحی، آمادگی سایت و ادغام تجهیزات بستگی دارد. پیش ساخته ممکن است مونتاژ در محل را کوتاه کند، اما پروژه کامل باید شامل نصب، راه اندازی، آزمایش و صلاحیت HVAC نیز باشد.

آیا اتاق تمیز مدولار می تواند الزامات ISO 5 را برآورده کند؟

بله. یک اتاق تمیز مدولار را می توان طوری طراحی کرد که محدودیت ذرات معلق در هوا ISO 5 را برآورده کند. دستیابی به طبقه بندی مورد نیاز به سیستم فیلتراسیون، طراحی جریان هوا، یکپارچگی محفظه و آزمایش موفقیت آمیز بستگی دارد.

آیا اتاق های تمیز مدولار می توانند با الزامات GMP مطابقت داشته باشند؟

بله، زمانی که به طور مناسب طراحی، ساخته، واجد شرایط و بهره برداری شود. ساخت ماژولار به تنهایی انطباق GMP را تضمین نمی کند. تولیدکنندگان دارو نیز باید الزامات مربوط به فرآیند و کنترل آلودگی را رعایت کنند.

آیا اتاق تمیز مدولار را می توان گسترش داد یا تغییر مکان داد؟

برخی از سیستم‌های اتاق تمیز مدولار را می‌توان گسترش، پیکربندی مجدد یا تغییر مکان داد. امکان سنجی به طراحی اصلی، اتصالات پانل، ظرفیت HVAC، سیستم های شهری و شرایط ساختمان بستگی دارد. تغییرات ممکن است نیاز به صلاحیت مجدد داشته باشند.

تفاوت بین اتاق های تمیز ماژولار هاردوال و سافت وال چیست؟

اتاق‌های تمیز دیوار سخت از پانل‌های محصور سفت و سخت استفاده می‌کنند، در حالی که سیستم‌های دیوار نرم‌افزار از پرده‌های انعطاف‌پذیر در اطراف یک ساختار نگهدارنده استفاده می‌کنند. سیستم‌های دیوار سخت معمولاً جداسازی فیزیکی قوی‌تری را ارائه می‌کنند و ممکن است برای نیازهای تسهیلات بیشتر مناسب‌تر باشند.

هزینه یک اتاق تمیز مدولار چقدر است؟

هزینه به منطقه اتاق تمیز، طبقه بندی مورد نیاز، مواد پانل، ظرفیت تهویه مطبوع، تاسیسات و محدوده صلاحیت بستگی دارد. یک نقل قول کامل باید شامل مهندسی، تجهیزات، ساخت و ساز، راه اندازی و ملاحظات عملیاتی باشد.

چه اطلاعاتی برای نقل قول اتاق تمیز مدولار مورد نیاز است؟

تولیدکنندگان باید کاربرد مورد نظر، اندازه اتاق تمیز، طبقه بندی هدف، الزامات تجهیزات تولید، شرایط سایت و هرگونه الزامات GMP یا مقرراتی قابل اجرا را ارائه دهند.

نتیجه گیری

یک اتاق تمیز مدولار یک رویکرد پیش ساخته و قابل تنظیم برای ساختن محیط های تولیدی کنترل شده با آلودگی ارائه می دهد.

مزایای اصلی آن عبارتند از ساخت و ساز انعطاف پذیر، مهندسی یکپارچه، و پتانسیل برای تغییرات آسان تر در آینده.

با این حال، عملکرد اتاق تمیز به طراحی کامل سیستم، از جمله فیلتراسیون، جریان هوا، نظارت بر محیط زیست، و صلاحیت بستگی دارد.

برای تولیدکنندگان دارو، انتخاب یک تامین کننده اتاق تمیز مدولار با تجربه در مهندسی اتاق تمیز و ادغام تجهیزات تولید می تواند به پشتیبانی از پروژه تسهیلات هماهنگ تر کمک کند.
